Aterramento de Proteção: Segurança Elétrica para Pessoas e Equipamentos
O que é Aterramento de Proteção e por que é fundamental para a segurança
O Aterramento de Proteção é um sistema de segurança elétrica que consiste na conexão intencional das partes metálicas não destinadas a conduzir corrente (massas) de equipamentos e instalações à terra. Seu objetivo principal é proteger pessoas contra choques elétricos e equipamentos contra danos, garantindo que, em caso de falha de isolação, as correntes de falta sejam escoadas para a terra de forma segura, possibilitando a atuação dos dispositivos de proteção e evitando que partes metálicas acessíveis permaneçam energizadas.
Na Artech Engenharia, entendemos que o aterramento de proteção não é apenas uma exigência normativa, mas um sistema vital que pode fazer a diferença entre a vida e a morte em situações de falha elétrica. Nossa equipe de engenheiros eletricistas especializados desenvolve projetos completos de aterramento de proteção com base nas mais rigorosas normas técnicas, garantindo a máxima segurança para pessoas e equipamentos em qualquer tipo de instalação.
Aterramento de Proteção: Princípios e Importância
Fundamentos técnicos do aterramento de proteção
O aterramento de proteção baseia-se em princípios fundamentais de segurança elétrica:
- Conexão das massas (partes metálicas não destinadas a conduzir corrente) à terra
- Criação de um caminho preferencial para correntes de falta
- Equipotencialização de partes metálicas acessíveis
- Limitação de tensões de toque a níveis seguros
- Garantia da atuação de dispositivos de proteção (disjuntores, fusíveis, DRs)
- Dissipação segura de correntes de falta para a terra
Riscos da ausência ou inadequação do aterramento de proteção
A falta ou deficiência do aterramento de proteção pode resultar em:
- Choques elétricos fatais: Pessoas podem sofrer eletrocussão ao tocar equipamentos energizados por falha
- Incêndios de origem elétrica: Correntes de fuga podem gerar calor suficiente para iniciar incêndios
- Danos a equipamentos: Sobretensões podem danificar componentes eletrônicos sensíveis
- Falha na atuação de proteções: Dispositivos de proteção podem não operar corretamente
- Interferências eletromagnéticas: Funcionamento inadequado de equipamentos de comunicação e controle
- Não conformidade legal: Descumprimento de normas técnicas e regulamentações de segurança
- Responsabilização civil e criminal: Em caso de acidentes, responsáveis técnicos e proprietários podem ser responsabilizados
Tipos e Configurações de Aterramento de Proteção
Esquemas de aterramento normalizados
A NBR 5410 e a IEC 60364 definem diferentes esquemas de aterramento, cada um com características específicas:
- Esquema TT: Neutro da alimentação aterrado e massas conectadas a um eletrodo de aterramento independente
- Esquema TN-S: Neutro da alimentação aterrado e massas conectadas ao condutor de proteção (PE) separado do neutro
- Esquema TN-C: Neutro da alimentação aterrado e massas conectadas ao condutor PEN (condutor único que combina funções de neutro e proteção)
- Esquema TN-C-S: Combinação dos esquemas TN-C e TN-S, com separação do PEN em PE e N a partir de determinado ponto
- Esquema IT: Neutro da alimentação isolado ou aterrado através de impedância e massas aterradas independentemente
Configurações físicas do sistema de aterramento de proteção
A Artech Engenharia implementa diversas configurações físicas para aterramento de proteção:
- Hastes verticais: Eletrodos de cobre ou aço cobreado cravados verticalmente no solo
- Condutores horizontais: Cabos de cobre nu enterrados horizontalmente
- Malhas de terra: Configuração em grade com condutores horizontais interligados
- Placas de aterramento: Eletrodos em forma de placa para solos específicos
- Aterramento estrutural: Utilização da armadura do concreto como parte do sistema
- Sistemas mistos: Combinação de diferentes configurações para otimizar desempenho
Normas Técnicas e Regulamentações Aplicáveis
Os projetos de aterramento de proteção da Artech Engenharia seguem rigorosamente as normas técnicas estabelecidas:
- ABNT NBR 5410: Instalações Elétricas de Baixa Tensão
- ABNT NBR 14039: Instalações Elétricas de Média Tensão
- ABNT NBR 5419: Proteção contra Descargas Atmosféricas
- ABNT NBR 15749: Medição de resistência de aterramento e potenciais na superfície do solo
- IEC 60364: Electrical Installations for Buildings
- IEEE Std 142: Recommended Practice for Grounding of Industrial and Commercial Power Systems
- NR-10: Segurança em Instalações e Serviços em Eletricidade
- NR-12: Segurança no Trabalho em Máquinas e Equipamentos
Como a Artech Engenharia implementa sistemas de aterramento de proteção
Metodologia e processo técnico
O processo de projeto e implementação de sistemas de aterramento de proteção realizado pela Artech Engenharia segue uma metodologia estruturada:
- Análise da instalação: Avaliação do tipo de edificação, equipamentos e riscos específicos
- Medição da resistividade do solo: Utilizando métodos como Wenner ou Schlumberger
- Definição do esquema de aterramento: Seleção entre TT, TN ou IT conforme necessidade
- Dimensionamento do sistema: Cálculo de condutores, eletrodos e dispositivos de proteção
- Projeto detalhado: Elaboração de plantas, memoriais e especificações técnicas
- Implementação técnica: Execução por equipe especializada
- Equipotencialização: Interligação de todas as massas e elementos metálicos
- Medições e testes: Verificação da resistência de aterramento e continuidade
- Documentação técnica: Elaboração de relatórios, certificados e as-built do sistema
Materiais e componentes utilizados
A Artech Engenharia utiliza materiais e componentes de alta qualidade em seus projetos de aterramento de proteção:
- Condutores de proteção (PE): Cabos de cobre com isolação verde-amarela nas seções adequadas
- Barras de equipotencialização: Barramentos de cobre para conexão de múltiplos condutores
- Hastes de aterramento: Eletrodos de cobre ou aço cobreado de alta durabilidade
- Condutores de aterramento: Cabos de cobre nu dimensionados conforme normas
- Conectores e terminais: Componentes de conexão com tratamento anticorrosivo
- Caixas de inspeção: Estruturas que permitem acesso para medições e manutenção
- Dispositivos DR: Diferenciais residuais para proteção adicional contra choques
- Supressores de surto: DPS para proteção contra sobretensões transitórias
Aplicações do Aterramento de Proteção por Tipo de Instalação
Aterramento de proteção residencial
Em residências, o aterramento de proteção é essencial para:
- Proteção contra choques elétricos em eletrodomésticos e equipamentos
- Garantia do funcionamento correto de dispositivos DR
- Proteção de equipamentos eletrônicos sensíveis
- Complemento ao sistema de proteção contra descargas atmosféricas
- Conformidade com a NBR 5410 e exigências de concessionárias
Aterramento de proteção comercial
Em estabelecimentos comerciais, o sistema de aterramento de proteção deve atender:
- Segurança para grande número de pessoas (clientes e funcionários)
- Proteção de equipamentos de TI e sistemas de automação
- Segurança em sistemas de ar condicionado e elevadores
- Proteção para equipamentos de comunicação e redes
- Conformidade com normas de segurança do trabalho
Aterramento de proteção industrial
Em ambientes industriais, o aterramento de proteção possui requisitos específicos:
- Proteção em ambientes com altas correntes de falta
- Segurança para máquinas e equipamentos de grande porte
- Proteção em áreas classificadas (com risco de explosão)
- Compatibilidade com sistemas de automação industrial
- Integração com malhas de terra de subestações
- Conformidade com normas industriais específicas
Benefícios de um sistema de aterramento de proteção profissional
Ao escolher a Artech Engenharia para seu projeto de aterramento de proteção, você garante:
- Segurança para pessoas: Proteção efetiva contra choques elétricos
- Proteção de equipamentos: Prevenção de danos por falhas elétricas
- Conformidade normativa: Atendimento a todas as exigências técnicas e legais
- Confiabilidade operacional: Redução de paradas por problemas elétricos
- Compatibilidade eletromagnética: Minimização de interferências em equipamentos sensíveis
- Durabilidade: Sistemas projetados para longa vida útil com mínima manutenção
- Documentação completa: Projetos, memoriais e certificados para fins legais
- Tranquilidade jurídica: Proteção contra responsabilizações em caso de acidentes
Integração do Aterramento de Proteção com Outros Sistemas
Aterramento de proteção e SPDA

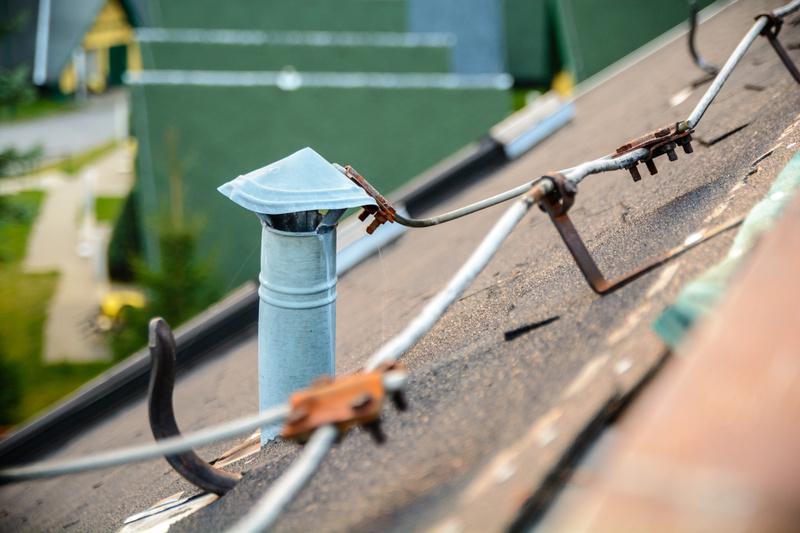

A integração entre o aterramento de proteção e o Sistema de Proteção contra Descargas Atmosféricas (SPDA) é fundamental:
- Equipotencialização entre os sistemas para evitar diferenças de potencial perigosas
- Compartilhamento de eletrodos de aterramento quando tecnicamente viável
- Coordenação de proteções contra sobretensões transitórias
- Consideração de correntes de raio no dimensionamento dos condutores
- Proteção integrada contra efeitos diretos e indiretos de descargas atmosféricas
Aterramento de proteção e sistemas de automação
A relação entre o aterramento de proteção e sistemas eletrônicos sensíveis requer cuidados especiais:
- Aterramento dedicado para equipamentos de processamento de dados
- Técnicas de redução de interferências eletromagnéticas
- Separação entre terras de potência e sinal quando necessário
- Proteção específica para redes de comunicação
- Consideração de harmônicos e distúrbios na rede elétrica
Manutenção e Verificação do Aterramento de Proteção
A eficácia contínua do sistema de aterramento de proteção depende de verificações periódicas:
- Medição da resistência de aterramento: Recomendada anualmente ou após modificações
- Verificação da continuidade dos condutores de proteção: Teste de continuidade elétrica
- Inspeção visual de conexões: Verificação de oxidação, corrosão ou afrouxamento
- Teste de dispositivos DR: Verificação do funcionamento através do botão de teste
- Verificação da equipotencialização: Medição de diferenças de potencial entre massas
- Termografia: Identificação de pontos quentes que indicam conexões deficientes
- Atualização da documentação: Registro de alterações e medições realizadas
Perguntas Frequentes sobre Aterramento de Proteção
Qual a diferença entre aterramento de proteção e aterramento funcional?
O aterramento de proteção tem como objetivo principal garantir a segurança de pessoas e equipamentos, conectando partes metálicas não destinadas a conduzir corrente (massas) à terra para evitar tensões perigosas em caso de falha. Já o aterramento funcional visa garantir o correto funcionamento de equipamentos e sistemas, fornecendo uma referência de potencial estável para circuitos eletrônicos. Enquanto o aterramento de proteção é obrigatório por questões de segurança, o funcional é implementado por necessidades operacionais específicas. Em instalações modernas, ambos coexistem e frequentemente compartilham a mesma infraestrutura física.
É possível utilizar o aterramento do para-raios (SPDA) como aterramento de proteção?
Sim, a NBR 5410 e a NBR 5419 permitem e até recomendam a interligação entre o sistema de aterramento do SPDA e o aterramento de proteção das instalações elétricas, formando um sistema de aterramento único. Esta integração é benéfica pois evita diferenças de potencial perigosas entre os sistemas. No entanto, é fundamental que esta interligação seja projetada adequadamente, considerando as correntes de raio que podem circular pelo sistema e garantindo que os condutores de interligação sejam corretamente dimensionados. Em alguns casos específicos, como instalações com equipamentos muito sensíveis, podem ser necessárias técnicas especiais de interligação.
Qual deve ser o valor máximo da resistência de aterramento para proteção?
A NBR 5410 não estabelece um valor máximo específico para a resistência de aterramento de proteção, pois sua eficácia depende do esquema de aterramento adotado (TT, TN ou IT) e dos dispositivos de proteção utilizados. No entanto, para instalações residenciais e comerciais em esquema TT (mais comum no Brasil), recomenda-se que a resistência não ultrapasse 10 ohms para garantir a atuação adequada dos dispositivos DR. Para instalações industriais ou com equipamentos sensíveis, valores mais baixos (1 a 5 ohms) são frequentemente especificados. O mais importante é que o valor da resistência permita a circulação de corrente suficiente para a atuação dos dispositivos de proteção no tempo requerido pelas normas.
Como verificar se o aterramento de proteção está funcionando corretamente?
A verificação da eficácia do aterramento de proteção envolve diversos testes: 1) Medição da resistência de aterramento utilizando terrômetro; 2) Teste de continuidade dos condutores de proteção (PE) e equipotencialização; 3) Verificação da atuação dos dispositivos DR através do botão de teste e de injeção de corrente residual calibrada; 4) Medição da impedância do circuito de falta para verificar se permite a atuação dos dispositivos de proteção; 5) Inspeção visual das conexões e condutores; 6) Verificação da equipotencialização entre todas as massas acessíveis. Estes testes devem ser realizados na instalação inicial e periodicamente como parte da manutenção preventiva, preferencialmente por profissionais qualificados com instrumentos calibrados.
Quais os principais erros na implementação do aterramento de proteção?
Os erros mais comuns incluem: 1) Subdimensionamento dos condutores de proteção; 2) Conexões inadequadas ou sujeitas à corrosão; 3) Falta de equipotencialização entre todas as massas; 4) Utilização de um único eletrodo de aterramento insuficiente; 5) Ausência de documentação técnica e testes; 6) Confusão entre neutro e terra (especialmente em instalações antigas); 7) Falta de manutenção periódica; 8) Não consideração das características específicas do solo; 9) Ausência de proteção adicional por DR em circuitos que alimentam tomadas; 10) Interrupção do condutor de proteção por dispositivos de seccionamento. Estes erros comprometem a segurança da instalação e podem resultar em acidentes graves, além de problemas de funcionamento em equipamentos sensíveis.
O aterramento de proteção elimina completamente o risco de choques elétricos?
Não, o aterramento de proteção é uma medida fundamental de segurança, mas não elimina completamente o risco de choques elétricos. Ele atua principalmente em situações de falha de isolação, limitando a tensão de toque a níveis seguros e garantindo a atuação dos dispositivos de proteção. No entanto, outras medidas complementares são necessárias para uma proteção completa, como: isolação adequada dos condutores vivos, uso de dispositivos DR de alta sensibilidade (30mA), barreiras e invólucros, isolação dupla ou reforçada em equipamentos, e medidas organizacionais como procedimentos de trabalho seguros e treinamento. A segurança elétrica completa depende da implementação coordenada de múltiplas camadas de proteção, conforme preconizado pelas normas técnicas.
